Maszyna do produkcji siatki ogrodzeniowej stanowi zaawansowane urządzenie, które w pełni automatycznie przekształca drut w gotowy produkt. Proces jej pracy opiera się na precyzyjnym odwijaniu drutu, zaginaniu go oraz łączeniu w splot siatki. Zanim jednak powstanie gotowy wyrób, operator wprowadza drut zakupiony w szpulach do maszyny, gdzie na wrzecionie formuje go w odpowiednią postać. Kluczowym elementem wpływającym na jakość siatki pozostaje zapewnienie równych krawędzi zarówno górnej, jak i dolnej, co wymaga dużej precyzji podczas produkcji.
Moduły maszyny
Cała produkcja zaczyna się od modułu wrzeciona, który uznajemy za serce maszyny. W tym miejscu druty rozwijają się i splatają razem, tworząc efektowną siatkę. Wykorzystanie czujników indukcyjnych umożliwia dokładną kontrolę liczby obrotów, co gwarantuje równomierne sploty. Gdy maszyna osiągnie zadaną długość drutu, automatycznie przełącza się do modułu cięcia. Ten z kolei oddziela gotowy splot od wrzeciona i jednocześnie przesuwa siatkę w kierunku modułu zwijania. Cały ten proces odbywa się pod stałą opieką sterowników PLC, które zapewniają zarówno elastyczność, jak i precyzję działania.
Proces zwijania siatki
Po zakończeniu etapu cięcia następuje dalszy krok, którym jest zwijanie siatki w rolkę. Moduł zwijania aktywuje się, gdy dźwignia napinacza daje sygnał, że osiągnięto odpowiednią długość siatki do nawinięcia. Dzięki zastosowaniu mechanizmu napinającego oraz czujników krańcowych, maszyna działa niezwykle efektywnie, zatrzymując się w odpowiednim momencie. Taki przebieg zdarzeń sprawia, że produkcja siatki staje się nie tylko szybka, ale i wyjątkowo wydajna, co przekłada się na oszczędności zarówno w czasie, jak i kosztach.
Choć konstrukcja maszyny może wydawać się skomplikowana, obsługa pozostaje intuicyjna. Na panelu HMI operator może wybierać między trybem manualnym a automatycznym, co znacznie ułatwia kontrolę nad całym procesem. Automatyzacja produkcji pozwala osiągnąć wysoką jakość siatki ogrodzeniowej, przy jednoczesnym zmniejszeniu wysiłku włożonego przez operatorów. Dzięki nowoczesnym rozwiązaniom technologicznym maszyny do produkcji siatki ogrodzeniowej cechują się nie tylko wydajnością, ale także trwałością oraz odpornością na trudne warunki eksploatacyjne. Warto zainwestować w tę technologię, aby mieć pewność, że produkowana siatka w pełni spełni wszelkie standardy jakości.
Jak stworzyć maszynę do produkcji siatki ogrodzeniowej – instrukcja krok po kroku
W poniższej liście znajdziesz kluczowe etapy, które pomogą w tworzeniu maszyny do produkcji siatki ogrodzeniowej. Każdy punkt omówiony zostanie szczegółowo, co ułatwi Ci proces budowy oraz dostarczy niezbędnych informacji dotyczących działania poszczególnych modułów. Skoncentrujemy się na najważniejszych aspektach technicznych, które wpływają na jakość i wydajność produkcji.
- Planowanie i projektowanie maszyny
Rozpocznij planowanie od stworzenia szczegółowego projektu, uwzględniającego wszystkie elementy maszyny, takie jak moduł wrzeciona, cięcia oraz zwijania. Najpierw ustal parametry techniczne, w tym wysokość siatki i długość rolki, a następnie zdefiniuj wymagania dla drutu, na przykład dla ocynkowanego lub stalowego. Kolejnym krokiem opracuj schematy elektryczne dla systemu sterowania, co pozwoli na lepsze zrozumienie całej konstrukcji.
- Budowa modułu wrzeciona
Moduł wrzeciona pełni kluczową rolę w produkcji siatki. Zainstaluj silnik napędzający oraz system odwijania drutu, które zapewnią sprawne funkcjonowanie. Wyposaż moduł w czujniki indukcyjne, aby dokładnie monitorować obroty, co umożliwi precyzyjne zsynchronizowanie odwijania z procesem cięcia. Dzięki temu uzyskasz idealnie równe krawędzie splotów, co jest niezwykle istotne dla jakości siatki.
- Instalacja modułu cięcia
Moduł cięcia odpowiada za oddzielanie poszczególnych splotów siatki, dlatego należy zainstalować motoreduktor oraz mechanizm gilotynowy. Ważnym aspektem pozostaje preczyzyjna synchronizacja gilotyny z obrotami wrzeciona, co pozwoli na dokładne cięcie w odpowiednich miejscach. Rozważ także zastosowanie krzywek mechanicznych do przesuwania chwytaków, które pomogą zminimalizować błędy podczas przesuwania gotowych splotów.
- Budowa modułu zwijającego
Moduł zwijający uruchomi się automatycznie po uzyskaniu odpowiedniej długości siatki. Zainstaluj motoreduktor oraz system napinacza, który rozpozna moment, gdy siatka osiągnie wymaganą długość. Użyj krańcówek do monitorowania pozycji napinacza, co zapewni efektywną pracę modułu zwijającego oraz zatrzymanie w odpowiednim momencie.
- Implementacja systemu sterowania
Wybór odpowiedniego sterownika PLC pozwoli Ci skutecznie zarządzać wszystkimi modułami. Oprogramowanie powinno umożliwiać łatwą konfigurację parametrów, takich jak liczba obrotów wrzeciona oraz długość siatki. Nie zapomnij o instalacji przycisków bezpieczeństwa oraz stworzeniu prostego interfejsu HMI do kontroli pracy maszyny. Zadbaj także o szybkość zatrzymania maszyny w przypadku awarii, co zwiększy bezpieczeństwo podczas pracy.

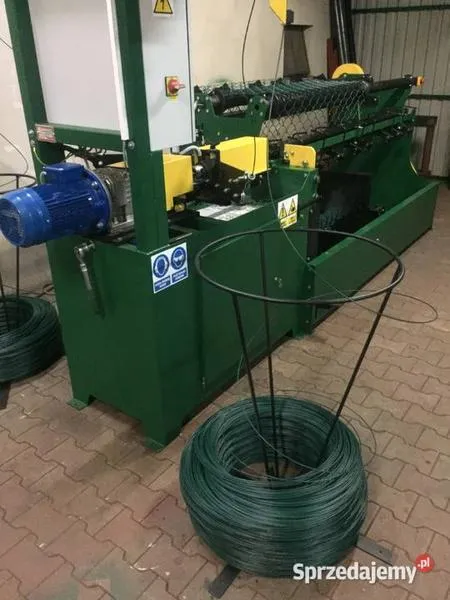

Kluczowe komponenty i ich rola w procesie wytwarzania siatki
W procesie wytwarzania siatki ogrodzeniowej kluczową rolę odgrywają różne komponenty, które współpracują ze sobą w zaskakująco harmonijny sposób. Na samym początku przyglądamy się modułowi wrzeciona, który pozwala na odwijanie drutu oraz jego formowanie. To właśnie ten moduł odpowiada za uzyskanie odpowiedniej struktury siatki, dzięki czemu krawędzie pozostają idealnie równe. W miarę przekształcania drutu w splot, niezwykle istotne staje się zastosowanie nowoczesnych technologii sterowania, które zwiększają wydajność oraz obniżają koszty produkcji.
Teraz skupimy się na module cięcia, który odcina gotowe sploty siatki. Ciekawostka w temacie: odkryj, jak wybrać idealną maszynę do cięcia płytek na mokro. Urządzenie to napędzają motoreduktory i sterują mechaniczne krzywki, co zapewnia precyzyjny ruch chwytaków. Dzięki zastosowaniu czujników indukcyjnych możemy mieć pewność, że każdy splot odcinany jest dokładnie w odpowiednim momencie, co znacznie poprawia jakość końcowego produktu. Warto pamiętać, że proces cięcia nie tylko wpływa na jakość, ale również ma istotny wpływ na wydajność całego cyklu produkcyjnego.
Moduł zwijania pełni kluczową funkcję w procesie produkcji siatki
W dalszej kolejności przychodzi czas na moduł zwijania, który nawijając gotowe sploty na rolki, odgrywa istotną rolę. Dzięki zastosowaniu mechanizmu napinacza, system zapewnia odpowiednie napięcie siatki w momencie nawijania. To nie tylko ułatwia późniejszy transport, ale również sprawia, że produkt końcowy prezentuje się estetycznie. Dodatkowo, kiedy dźwignia napinacza sygnalizuje osiągnięcie odpowiedniej długości siatki, proces zwijania automatycznie się zatrzymuje, co stanowi przykład inteligentnego zarządzania produkcją.
Podsumowując, każdy z tych modułów odgrywa niezwykle ważną rolę w procesie produkcji siatki ogrodzeniowej. Jeśli szukasz podobnych treści, odkryj, jak roboty kształtują jutro przemysłu. Ścisła współpraca między nimi oraz zastosowanie nowoczesnych rozwiązań sprawiają, że maszyny do produkcji siatki stają się coraz bardziej efektywne, co umożliwia dostarczenie produktów najwyższej jakości. Ostatecznie to właśnie te kluczowe komponenty wpływają na spełnienie oczekiwań klientów, a ich zintegrowana praca stanowi fundament skutecznego wytwarzania. Na końcu dobrze dopracowany proces produkcji to nie tylko wyższa jakość, ale również zadowolenie odbiorcy.
| Komponent | Rola |
|---|---|
| Moduł wrzeciona | Odwijanie drutu oraz formowanie, zapewnienie równości krawędzi siatki. |
| Moduł cięcia | Odcinanie gotowych splotów, zapewnienie precyzyjnego ruchu chwytaków dzięki czujnikom indukcyjnym. |
| Moduł zwijania | Nawijanie gotowych splotów na rolki, zapewnienie odpowiedniego napięcia siatki, automatyczne zatrzymanie procesu. |
Bezpieczeństwo i kontrola jakości w trakcie produkcji siatki
Produkcja siatki ogrodzeniowej wymaga odpowiednich maszyn oraz staranności w zakresie bezpieczeństwa i kontroli jakości na każdym etapie. W mojej pracy zwracam szczególną uwagę na zapewnienie pełnej sprawności wszystkich elementów maszyny, które muszą być dostosowane do specyfikacji. Jak już zgłębiasz ten temat to sprawdź, jak skutecznie oliwić maszynę do szycia. Dzięki nowoczesnym technologiom, takim jak programowalne sterowniki PLC, możemy nie tylko zwiększyć wydajność produkcji, ale także precyzyjnie monitorować jakość wyrobu. Kluczowe staje się odwijanie oraz formowanie drutu w sposób równomierny, co umożliwia uzyskanie idealnych krawędzi siatki.
Ważny jest również aspekt kontrolowania bezpieczeństwa w kontekście podzespołów mechanicznych. Każda maszyna powinna mieć zainstalowane systemy awaryjnego zatrzymania, takie jak wyłączniki bezpieczeństwa, które natychmiast przerywają pracę maszyny w sytuacjach zagrożenia. Jak interesują cię takie tematy to odkryj proste sposoby na przygotowanie pysznych lodów włoskich w domu. W mojej pracy stosuję wyłączniki „grzybkowe”, ponieważ sprawdzają się znakomicie w kryzysowych momentach. Należy pamiętać, że zdrowie i bezpieczeństwo pracowników mają tak samo dużą wagę jak jakość produkowanej siatki.
Właściwa kalibracja oraz ustawienia są kluczowe dla jakości
Kalibracja maszyn odgrywa fundamentalną rolę, wpływającą na jakość finalnego produktu. Użycie czujników obrotów umożliwia dokładne kontrolowanie ilości materiału zużywanego w procesie produkcji. W moim doświadczeniu dostosowanie opóźnienia po zatrzymaniu silnika ma ogromne znaczenie dla precyzyjnego cięcia, co przekłada się na równe oraz estetyczne krawędzie gotowej siatki. Opowiadam się za cyklicznym sprawdzaniem każdego elementu produkcji, co znacząco przyczynia się do zmniejszenia liczby wadliwych wyrobów oraz zwiększenia zadowolenia klientów.
W końcu nieustanna modernizacja i dostosowywanie maszyn do najnowszych standardów staje się absolutnie niezbędne w obliczu dynamicznych zmian w branży. Inwestycje w nowoczesne systemy automatyki oraz szkolenia dla pracowników obsługujących te maszyny stanowią kroki, które są mile widziane, a wręcz konieczne. Produkcja siatki ogrodzeniowej, przy odpowiednim podejściu do bezpieczeństwa i kontroli jakości, może stać się nie tylko bardziej efektywna, ale także bardziej przyjazna dla samego operatora. Każdy dzień przynosi nowe wyzwania, a to właśnie one kształtują naszą pracę oraz pomagają nam rozwijać się w tej branży.
Czy wiesz, że odpowiednie oznakowanie strefy pracy maszyn do produkcji siatki ogrodzeniowej, w tym wyraźne oznaczenia stref niebezpiecznych, może znacznie zmniejszyć ryzyko wypadków oraz poprawić świadomość bezpieczeństwa wśród pracowników? Udostępnienie jasnych instrukcji obsługi i szkolenie personelu to kluczowe aspekty, które mogą poprawić efektywność i bezpieczeństwo produkcji.
Najczęstsze problemy podczas obsługi maszyny i ich rozwiązania
W poniższej liście przedstawiamy najczęstsze problemy, które mogą wystąpić podczas obsługi maszyny do produkcji siatki ogrodzeniowej oraz ich rozwiązania. Każdy problem został dokładnie opisany, co ma na celu pomoc w skutecznym zarządzaniu oraz utrzymaniu maszyny w dobrym stanie.
- Nieprawidłowe cięcie siatki
Gdy maszyna nie tnie siatki w odpowiednich miejscach, niewłaściwe ustawienie czujnika cięcia czy problemy z napędem modułu cięcia mogą być przyczyną tego problemu. Warto sprawdzić, czy czujnik obrotów wrzeciona oraz czujnik cięcia są prawidłowo skalibrowane i działają bezbłędnie. Dodatkowo, zwrócenie uwagi na sztywność połączeń mechanicznych może znacząco wpłynąć na dokładność cięcia.
- Nieprzewidywane zatrzymania maszyny
W przypadku nagłych zatrzymań, zazwyczaj awarie elektryczne, takie jak zadziałanie wyłączników bezpieczeństwa, stają się przyczyną tego problemu. Należy sprawdzić styki przekaźników oraz stan przewodów zasilających. Dodatkowo, przeanalizowanie zapisów z panelu HMI może pomóc zidentyfikować przyczynę zatrzymania. Następnie warto wykonać reset oraz sprawdzić prawidłowość działania przycisków i czujników.
- Problemy z jakością siatki
Problemy z jakością finalnego produktu, na przykład nierówne krawędzie siatki, mogą wynikać z nieprawidłowych ustawień wrzeciona. Dlatego warto upewnić się, że parametry wrzeciona są odpowiednio dopasowane do używanego drutu. Właściwe ustawienie opóźnienia zatrzymania oraz zwolnienia obrotów ma ogromny wpływ na jakość produkcji, dlatego należy dostosować te parametry zgodnie z instrukcjami technicznymi. Co więcej, regularna konserwacja maszyny, obejmująca czyszczenie mechanizmów oraz sprawdzanie smarowania, jest kluczowa dla utrzymania optymalnej jakości siatki.
- Niedostateczna wydajność produkcji
Spadek wydajności może wynikać nie tylko z problemów z napędem, ale także z nieodpowiednich ustawień operacyjnych lub zatkania drutu w maszynie. W związku z tym, warto przeprowadzać regularne kontrole stanu silników oraz systemów sterujących. Zaniedbania w smarowaniu części mechanicznych mogą znacząco wpłynąć na wydajność, dlatego należy regularnie zwracać na to uwagę. Oprócz tego, warto sprawdzić, czy maszyna wymaga jakichkolwiek regulacji, na przykład długości cyklu produkcji, zwłaszcza w przypadku nowego rodzaju drutu.
